Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan kontak: | Tembaga | Seri Produk: | Konektor penyimpanan energi |
|---|---|---|---|
| Bahan isolasi: | Plastik | Suhu kerja: | -40 ° C ~ 125 ° C. |
| Jumlah order: | Konektor Busbar Tembaga Tipe C | Ukuran: | Lihat gambar teknik |
| Peringkat Tahan Api: | UL94-VO | Dapat disesuaikan: | Pengukur kawat, panjang/ukuran kabel luar, aksesori lainnya. |

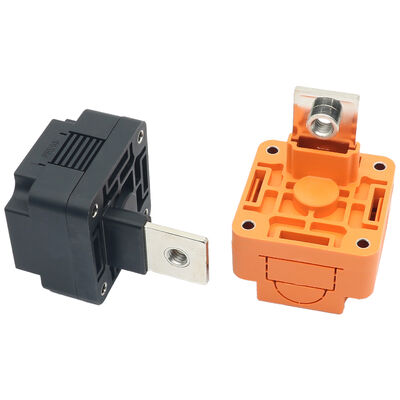

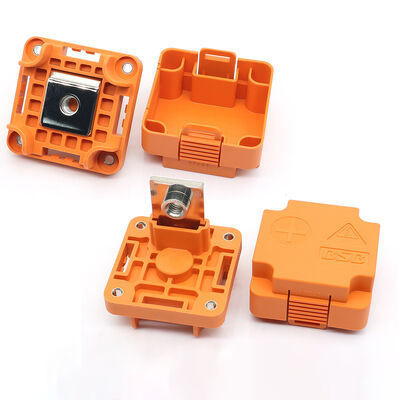

Konektor Terminal Interlock Tegangan Tinggi 1500V DC 350A Untuk Sistem Penyimpanan Energi
Deskripsi konektor terminal HVIL 350A
Yang merupakan konektor daya DC yang kokoh, berkode warna (hitam/oranye) yang direkayasa untuk koneksi daya tinggi, tegangan tinggi yang aman dalam sistem penyimpanan energi dan energi baru. Konektor ini memiliki kontak tembaga untuk konduktivitas superior, insulasi plastik tahan api V0, dan housing berperingkat IP54. Diberi peringkat untuk 1500V DC dan arus maksimum 350A, konektor ini memberikan kinerja yang andal di lingkungan yang keras (-40°C hingga 125°C) dengan penguncian bawaan untuk mencegah kesalahan pemasangan, menjadikannya ideal untuk paket baterai, inverter, dan unit distribusi daya.
#KataKunci
konektor tegangan tinggi, konektor 350A, konektor interlock HV, konektor penyimpanan energi, konektor energi baru, konektor baterai, terminal tegangan tinggi EV, konektor busbar, konektor daya DC, konektor HVIL, konektor interlock tegangan tinggi 1500V DC 350A untuk sistem penyimpanan energi, terminal tegangan tinggi busbar tembaga 350A berperingkat IP54 -40°C hingga 125°C, konektor baris tembaga tipe C tahan api V0 bersertifikat CE, konektor HVIL 350A untuk paket baterai energi baru, konektor terminal DC tegangan tinggi penguncian hitam oranye
Fitur yang Kompatibel
Tabel parameter
| Parameter | Spesifikasi |
| Tegangan Terukur | 1500V DC |
| Arus Terukur | 350A MAX |
| Kekuatan Dielektrik | 5000V AC (50Hz) selama 1 menit, Tanpa kerusakan, tanpa percikan Arus bocor ≤5mA |
| Resistansi Isolasi | ≥5000MΩ (Normal) ≥20MΩ (Panas lembab), yang menguji tegangan maks. 1500V DC |
| Suhu Operasi | -40°C ~ +125°C |
| Suhu Penyimpanan | -5°C ~ +30°C |
| Kelembaban Relatif | 5% ~ 95% (pada 25°C) |
| Ketahanan Semprotan Garam | 48 jam |
| Tingkat Perlindungan | IP54 |
| Persyaratan Getaran | Tingkat Otomotif QC/T 1067.1-2017 |
| Persyaratan Guncangan | Akselerasi puncak 30g, durasi 18ms (Bentuk gelombang pulsa setengah sinus) |

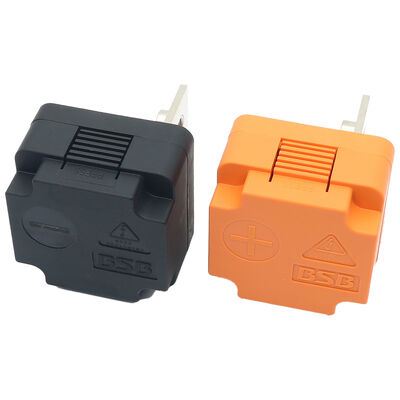

| Penguncian / Pencegahan Pemasangan | Berkode warna (Hitam / Oranye), yang mencegah kesalahan pemasangan |
| Bahan Kontak | Tembaga konduktivitas tinggi |
| Bahan Housing / Isolasi | Plastik tahan api |
| Peringkat Mudah Terbakar | UL94V0 |
| Sertifikasi | CE |
Metode Pemasangan --- Pemasangan panel/permukaan

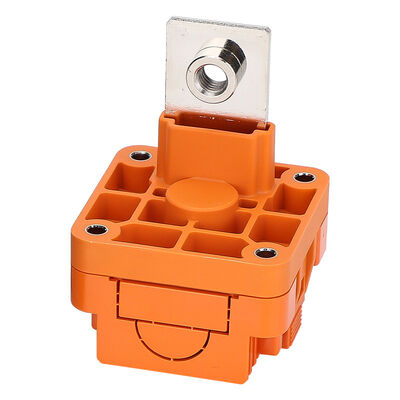

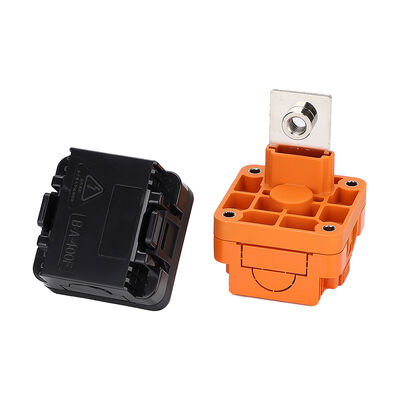

Housing oranye dipasang pada panel atau penutup peralatan menggunakan empat lubang pemasangan sudut dengan sekrup. Terminal logam terintegrasi (stud berulir atau lubang tembus di bagian atas) dibaut langsung ke busbar tembaga atau lug kabel daya. Konektor pasangan hitam dimasukkan ke dalam basis oranye dengan koneksi press-fit/snap-in yang aman (bertuliskan “PRESS”). Penguncian berkode warna memastikan polaritas yang benar dan mencegah pemasangan yang salah. Tidak diperlukan alat khusus selain pengencang standar.
Skenario Aplikasi
Tag Konektor Terminal
#KonektorTeganganTinggi #Konektor350A #InterlockHV #KonektorPenyimpananEnergi #KonektorEnergiBaru #KonektorBaterai #KonektorBusbar #KonektorIP54 #BersertifikatCE #TahanApiV0 #1500VDC #TerminalTembaga #KonektorEV #HVIL #DayaDCHighPower
